THI CÔNG TOP DOWN DIỄN RA NHƯ THẾ NÀO? QUY TRÌNH CHI TIẾT

Nếu bạn đang tò mò và muốn tìm hiểu về cách thi công một công trình từ tầng hầm lên trên mà không cần chờ đợi từng tầng hoàn thiện thì dừng ở bài viết này ngay nhé. Hãy theo chân chúng tôi để khám phá quy trình thi công top down, một phương pháp độc đáo đang thay đổi diện mạo của ngành xây dựng hiện đại. Dưới đây là quy trình chi tiết về phương pháp này.

Quy trình thi công top down

Bước 1: Trong quá trình thi công top down, cần đặt trước cột chống tạm bằng thép hình để chuẩn bị cho công việc thi công cọc khoan nhồi. Cụ thể, quy trình thực hiện bao gồm các bước sau:

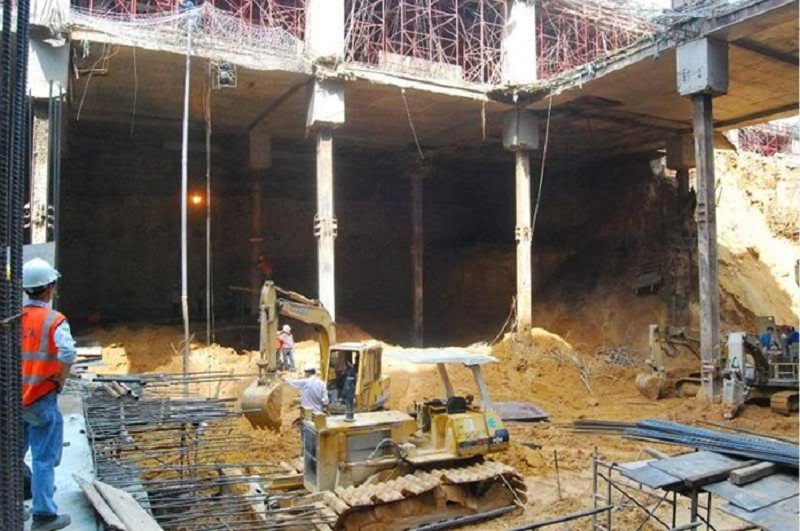

Thi công top down cần đặt trước cột chống tạm bằng thép hình

Thiết Kế Cột Chống Tạm

* Sử dụng tổ hợp thép hình 2l-55 dài 13.7m để tạo cột chống tạm.
* Đặt cột chống tạm vào vị trí cần thi công cọc khoan nhồi.

Định Vị Lại Tim Cột Trên Mặt Đất

* Xác định lại vị trí của tim cột trên mặt đất sau khi thi công cọc khoan nhồi.

Hạ Trục Cột Thép

* Khi thi công top down cấn sử dụng cần hạ trục để từ từ hạ cột thép hình xuống lòng hố khoan.
* Cần tránh chạm cột vào thành hố khoan bằng cách chỉ cuốn tang cáp mà không dịch chuyển tay cần trục.

Rung Lắc hoặc Ẩn Cột Thép

* Sử dụng rung lắc hoặc cần trục để nhấn cột thép xuống bê tông và chôn sâu khoảng 1m.

Chỉnh Trục và Cố Định

* Chỉnh lại trục thẳng đứng của cột thép để trùng với trục cột.
* Cố định cột thẳng đứng bằng hệ thống chống tạm.

Đổ Bê Tông và Đầy Cát

* Đổ bê tông vào hố để làm đầy khoảng 1m.
* Đổ đầy cát vào phần còn lại của hố khoan.

Kết Thúc Công Việc

* Cột nhồi sau khi chôn cần nhô lên mặt đất khoảng 2m.
* Cần trục phục vụ thi công phải sử dụng cẩu KOBELCO 7045 để đảm bảo an toàn và chính xác trong quá trình thi công.

Quy trình này là bước quan trọng trong việc chuẩn bị nền móng cho việc thi công top down, đảm bảo rằng các cấu trúc sẽ được xây dựng trên một nền móng vững chắc và an toàn.

Bước 2: Quá trình thi công top down liên quan đến việc xây dựng sàn dầm tầng 1 đòi hỏi sự chính xác và kỹ năng kỹ thuật cao. Dưới đây là các bước cụ thể:

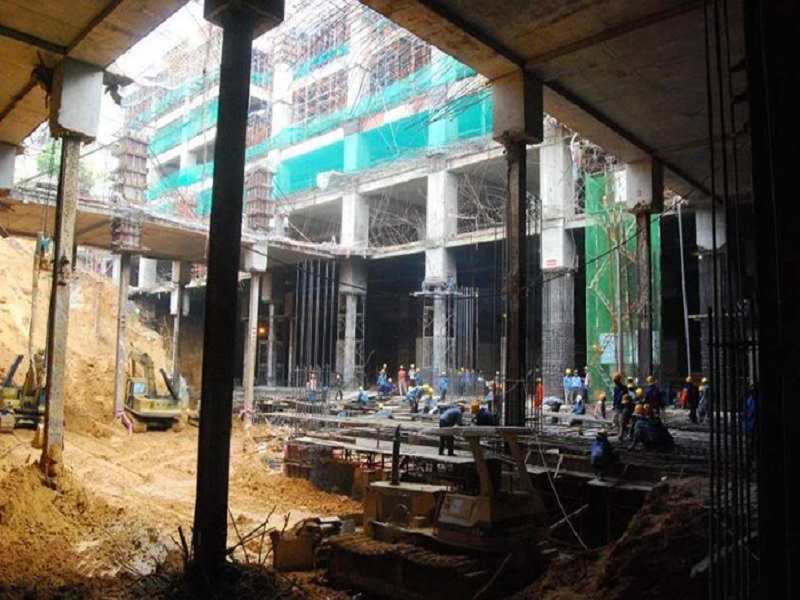

Chuẩn bị sàn dầm khi thi công top down

Đào Đất Để Chuẩn Bị Sàn Dầm

* Tiến hành đào đất theo thiết kế cho tầng 1. Chiều sâu và chiều cao đào đất phụ thuộc vào yêu cầu của dự án và thiết kế cụ thể.

Đào Hầm Với Hai Lớp và Lắp Đặt Ván Khuôn

* Khi đào hầm, cần đào thành hai lớp và chỉ dịch chuyển máy một lần. Mỗi lớp nên rộng khoảng 5m.
* Lắp đặt ván khuôn theo phương pháp thi công top down. * Chú ý rằng chỉ cần một giáo chống PAL và chân giáo phải đặt trên lớp đệm để tránh lún khi đặt trên nền đất yếu.

Sử Dụng Máy Đào Gầu Nghịch E

* Sử dụng máy đào gầu nghịch E với các thông số nhất định: dung tích gầu q=0.25m, bán kính đào R=5m, chiều cao đổ đất H=2.2m, trọng lượng máy Q=5.1T, bề rộng máy b=2.1m, và chiều sâu đào đất là 3.5m. Thời gian một chu kỳ thi công là 20 giây.

Đổ Bê Tông Và Kiểm Tra Cường Độ

* Đổ bê tông từng phân khu sử dụng máy bơm và chọn loại bê tông có phụ gia giúp đông kết nhanh. Kiểm tra độ sụt trước khi đổ và thực hiện kiểm tra cường độ mẫu thử trước khi tiến hành công việc thi công chính.

Gia Cường Kết Cấu

* Thực hiện hệ thống gia cường theo thiết kế để đảm bảo kết cấu có thể chịu lực. Lưu ý đến việc bảo quản, vệ sinh và chất lượng các mối nối để đảm bảo tính ổn định của công trình khi  thi công top down.

Những bước này đặt nền móng cho việc xây dựng các tầng cao hơn, đồng thời đòi hỏi sự chính xác và kỹ năng của các nhà thầu và công nhân xây dựng.

Bước 3: Quá trình thi công top down liên quan đến xây dựng sàn tầng ngầm 1, một phần quan trọng của dự án. Dưới đây là các bước chi tiết trong quá trình này:

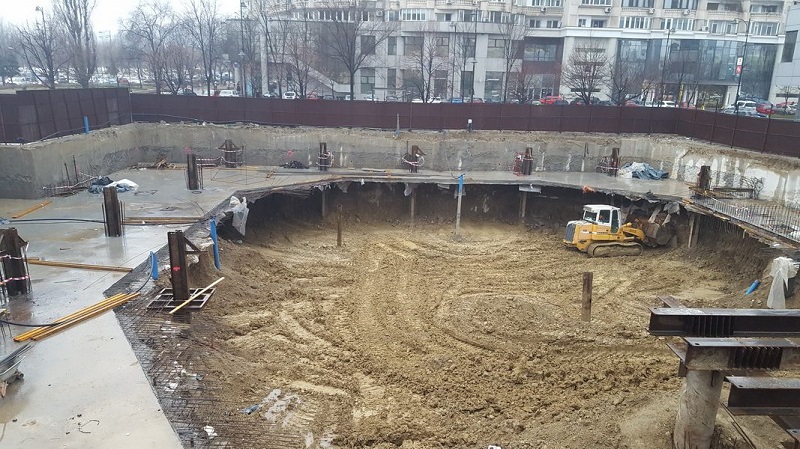

Sử dụng máy đào nhỏ khi thi công top down

Sử Dụng Máy Đào Nhỏ

* Sử dụng máy đào đất nhỏ đã chuẩn bị trước để tiến hành đào đất cho tầng ngầm 1.

Bố Trí Hệ Thống Chiếu Sáng

* Bố trí hệ thống chiếu sáng để làm việc trong môi trường thiếu ánh sáng, đảm bảo an toàn và chất lượng công việc.

Đào Đất Và Bố Trí Cấu Trúc

* Nếu chiều sâu của đất lớn hơn 4m, chia làm hai lượt đào với lượt đầu tiên dày 2.5m và lượt sau là 1.5m. Bố trí rãnh tích nước, giếng thu nước và máy bơm ở độ sâu 2.2m khi thi công top down.

Vận Chuyển Bê Tông

* Hàn các thép bản cấu tạo nút khung chính xác theo thiết kế.
* Bố trí đường bơm bê tông sao cho đường ống không bị tắc khi chuyển hướng đột ngột.

Ghép Ván Khuôn Và Thi Công Cột, Lõi

* Sau khi hoàn thành sàn và dầm của tầng ngầm thứ 2, ghép ván khuôn và tiến hành thi công cột và lõi của tầng này.
* Lõi thép trong cột phải mềm, có khả năng buộc được từng cây một vào thép chờ.
* Cốt đai chế tạo gồm 2 nửa để tiện thi công, các mối nối phải đủ chiều dài và chắc chắn.

Ghép Ván Khuôn và Xử Lý Mối Nối Cột khi Thi Công Top Down

* Ghép trước 3 mảnh ván khuôn, chừa cửa đổ bê tông ở giữa và ở đỉnh cột.
* Xử lý mối nối khô ở cột bằng cách sử dụng vữa có độ trương nở như đã thiết kế, vệ sinh mối nối trước khi thi công và sử dụng máy phun bê tông nhỏ để phun vữa vào mối nối có đường kính 100mm.

Những bước này đều đòi hỏi sự chính xác và kỹ năng kỹ thuật cao từ các nhà thầu và công nhân xây dựng, đảm bảo rằng tầng ngầm 1 sẽ được xây dựng vững chắc và đáng tin cậy.

Bước 4: Tiếp tục xây dựng tầng ngầm thứ 2. Dưới đây là các bước chi tiết quá trình này khi thi công top down.

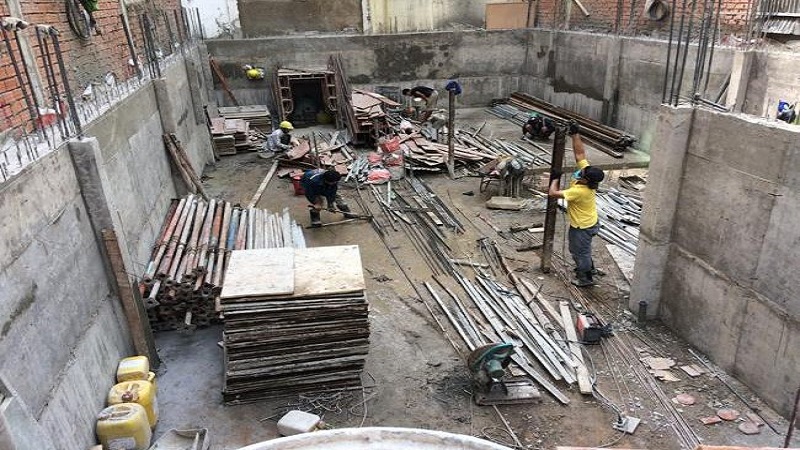

Tháo coppha và chuẩn bị thi công

Tháo Coppha và Chuẩn Bị Thi Công

* Sau khi hoàn thành sàn và dầm của tầng ngầm thứ nhất, tháo coppha chịu lực và chuẩn bị cho việc thi công tầng ngầm thứ 2.
* Hệ thống sàn và dầm tầng ngầm thứ nhất khi đủ cường độ sẽ hoạt động như hệ giằng chống ngang đỡ tường Barrette.
* Vận Chuyển Từ Dưới Lên và Hệ Thống Mương Dẫn Nước
* Vận chuyển vật liệu và thiết bị từ dưới lên, sử dụng thao tác cuốn tang quấn cáp để đảm bảo an toàn và hiệu quả khi thi công top down.
* Bố trí hệ thống mương dẫn nước với độ dốc i=1% sâu 0.5m và hướng về các hố thu nước. Hố thu nước được gia cố bằng ván và cột chống gỗ, đáy đổ một lớp bê tông dày 200mm.

Xử Lý Nước Thu và Điều Chỉnh Máy Bơm

* Hệ thống máy bơm được đặt tại các cửa vận chuyển trên sàn tầng ngầm 1 để tiếp nhận nước. Đầu ống hút thả xuống hố để thu nước và đường ống được bố trí để thoát nước ra ngoài an toàn.
* Số lượng máy bơm được điều chỉnh dựa trên phương pháp bơm thử và tính chất đất ở tầng này.

Đào Đất và Thi Công Cọc

* Đào đất từ các cửa vận chuyển trước rồi mở rộng theo phương ngang và phương dọc, đảm bảo mặt đất luôn dốc về hố thu nước. Đào đất từ lớp đất sát sàn tầng để tránh rơi đất đá gây nguy hiểm cho người thi công.
* Khi thi công top down, cần đào đất cần giữ khoảng cách an toàn giữa các công nhân để tránh tai nạn.

Thi Công Đài Cọc và Chống Thấm

* Truyền cốt xuống tầng ngầm thứ 2 từ đài cọc và vệ sinh cốt thép chờ đầu cọc.
* Chống thấm đài cọc bằng cách phụt vữa bê tông, sử dụng bi tum hoặc thủy tinh lỏng.
* Đổ bê tông lót đáy đài và đặt cốt thép đài cọc, hàn thép bản liên kết cột thép hình.
* Dựng ván khuôn đài cọc và đổ bê tông cột đến cốt mặt sàn tầng ngầm thứ 2.

Trắc Đạc và Xử Lý Mối Nối

* Trắc đạc chuyển lưới trục chính công trình xuống tầng hầm với sự chính xác đáng tin cậy sử dụng các loại máy đo thủy chuẩn để đảm bảo sai số trong giới hạn cho phép.
* Phá đầu cọc và vệ sinh cốt thép phải được thực hiện nhanh chóng, sau đó tổ chức chống thấm ngay lập tức để tránh xâm thực và ẩm ướt gây khó khăn trong việc thi công và ảnh hưởng chất lượng mối nối.
* Công nghệ
thi công top down, mặc dù mang lại sự thuận tiện trong việc tiến độ, đòi hỏi sự chính xác và kỹ thuật cao trong từng bước thi công để đảm bảo an toàn và chất lượng của công trình.

Kết luận

Kiến Trúc Phong Thủy Khang Hưng vừa chia sẻ cho các bạn quy trình thi công top down chi tiết nhất. Hy vọng với những thông tin chúng tôi chia sẻ sẽ giúp các bạn hiểu thêm về phương pháp này.
