VÁN KHUÔN LÀ GÌ? NHỮNG YÊU CẦU KỸ THUẬT THI CÔNG VÁN KHUÔN

Khi thi công bê tông cốt thép, sử dụng ván khuôn (hay còn gọi là cốp pha, coppha, khuôn đúc bê tông) là một phần quan trọng để tạo nên hình dạng và kết cấu của công trình. Để đảm bảo chất lượng và độ bền của công trình, khi thi công ván khuôn cần tuân thủ các yêu cầu kỹ thuật cụ thể. Hãy cùng Kiến Trúc Khang Hưng tìm hiểu chi tiết nhé.

Các yêu cầu khi thi công ván khuôn

Cốp pha và giàn giáo đóng vai trò quan trọng trong quá trình thiết kế và thi công các công trình xây dựng. Ván cần được chế tạo sao cho đủ cứng và không bị biến dạng dưới trọng lượng của bê tông và các vật liệu xây dựng khác.

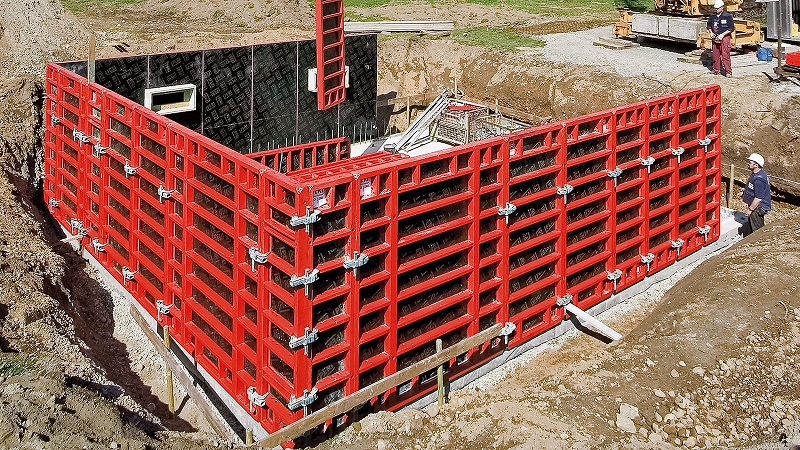

Ván khuôn móng trong xây dựng

1. Việc gia công và lắp đặt cốp pha cần phải được thiết kế phù hợp với đặc thù từng loại móng. Mỗi loại móng như móng cọc hay móng băng đều yêu cầu ván khuôn và cốp pha có kết cấu, hình dạng tương ứng để hỗ trợ quá trình đổ bê tông.
2. Các thanh chống chống lên đất cần được kê trên những tấm gỗ có độ dày ít nhất là 3cm. Điều này giúp giảm lực xô ngang khi đổ bê tông, giữ cho cốp pha ổn định và không bị biến dạng dưới trọng lượng của bê tông.

Ván khuôn móng trong xây dựng

3. Đối với móng cọc (bao gồm cả cọc ép và cọc khoan nhồi), gạch cháy có thể được sử dụng làm ván để xây đài móng và giằng móng. Gạch cháy là vật liệu chịu lực và chịu nhiệt độ tốt, thích hợp để làm ván trong các trường hợp này.
4. Quan trọng nhất là việc xác định đúng cao độ và định vị của tim móng và cổ cột. Điều này đảm bảo rằng các phần cấu trúc được xây dựng ở đúng vị trí và độ sâu cần thiết, hỗ trợ việc đổ và đầm bê tông một cách chính xác và an toàn.

Lưu ý rằng việc thiết kế và lắp đặt ván đúng cách không chỉ tăng độ chắc chắn của công trình mà còn đảm bảo sự an toàn cho công nhân và người sử dụng công trình xây dựng.

Ván khuôn cột trong xây dựng

1. Ván cột thường được chia thành hai phần chính: phần khuôn để tạo hình dạng và kích thước theo thiết kế còn phần gông để giữ ván ổn định. Sự kết hợp chặt chẽ giữa phần khuôn và gông là quan trọng để đảm bảo tính chắc chắn và đồng nhất của cột.

2. Đối với các cột có kích thước nhỏ (cạnh dài h <= 400mm), ván khuôn cột được đóng sẵn thành hộp 3 mặt theo thiết kế. Hộp này được lắp đặt vào vị trí của cột. Sau đó, mặt còn lại của ván được ghép dần vào hộp, quá trình đổ bê tông được thực hiện từ dưới lên, với khoảng cách giữa các lớp khoảng 40-60cm để tránh tình trạng phân tầng của bê tông.

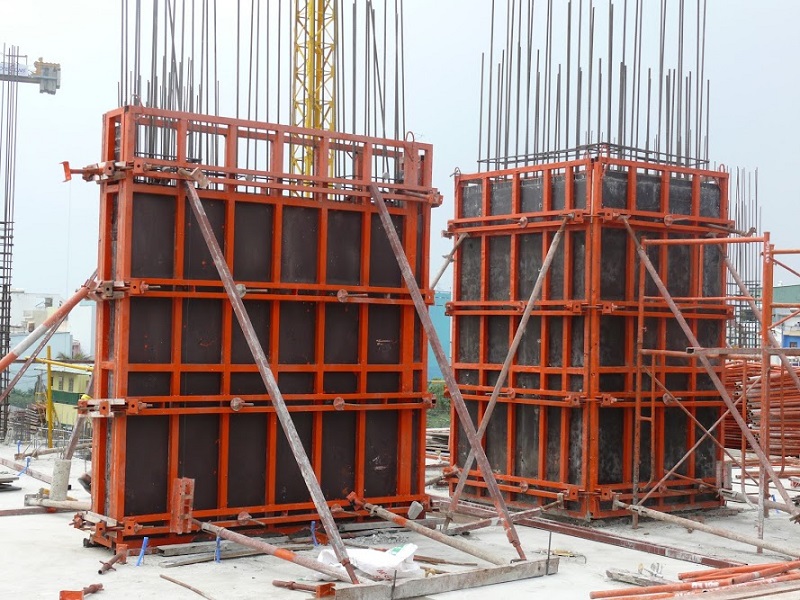

Ván Khuôn Cột Trong Xây Dựng

3. Đối với cột lớn (cạnh dài h > 500mm), mỗi mặt của cột có thể được ghép từ nhiều mảng ván. Sau khi ghép các mảng ván theo hình dạng của cột, gông được sử dụng để cố định vị trí của chúng. Khoảng cách giữa các gông thường từ 0,4-0,6m. Chân của cốp pha cột thường được thiết kế với một cửa nhỏ để vệ sinh trước khi đổ, với kích thước cửa khoảng 30x40cm và có nắp đậy để đảm bảo an toàn và tiện lợi.

4. Đối với cột cao, đổ bê tông trực tiếp từ đầu cột xuống sẽ dẫn đến tình trạng phân tầng của bê tông. Do đó, bê tông thường được đổ thành từng lớp có độ dày 40-60cm. Sau khi đổ một lớp, quá trình đầm dùi được thực hiện kỹ lưỡng trước khi đổ lớp tiếp theo.

5. Trong trường hợp phải đổ bê tông từ trên đầu cột, vòi bơm được sử dụng để đưa bê tông vào cột. Khi đổ, chiều cao rơi của bê tông không nên vượt quá 1m để tránh tình trạng tách lớp của bê tông.

6. Đầu của cột nối với dầm thường được đóng nẹp đứng và nẹp ngang để gác ván khuôn dầm. Điều này đảm bảo sự ổn định và kết nối chắc chắn giữa cột và dầm.

Lưu ý quan trọng khi lắp đặt ván cột:

1. Xác định tim ngang và dọc của cột và vạch mặt cắt của cột lên mặt nền hoặc sàn. Điều này giúp xác định vị trí chính xác và độ thẳng của cột.
2. Ghim khung và cố định chân cột với những đệm gỗ đã được đặt sẵn trong khối móng. Điều này tạo điều kiện cho việc đặt và cữ dựng ván khuôn cột một cách ổn định.

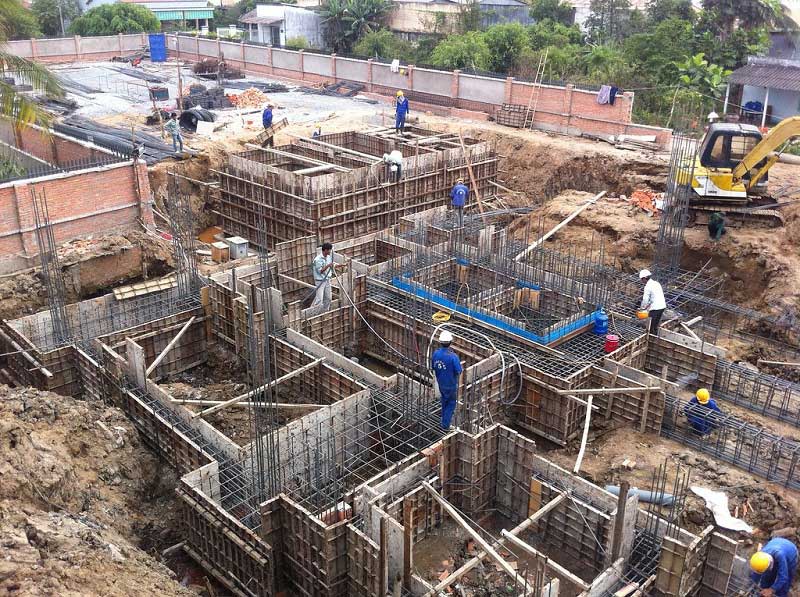

Lưu ý quan trọng khi lắp đặt ván khuôn cột

3. Dựng lần lượt các mảng ván khuôn từ phía trong ra phía ngoài. Đóng đinh để liên kết 4 mảng với nhau và lắp các gông, nêm chặt chúng với nhau. Điều này đảm bảo tính ổn định và đồng đều của ván khuôn cột.
4. Sử dụng dây dọi để kiểm tra tim và độ thẳng đứng của cột. Điều này đặc biệt quan trọng để đảm bảo rằng cột sẽ không bị lệch hoặc xong khi đổ bê tông.
5. Sử dụng các neo giữ và trống để đảm bảo cột đứng thẳng và không bị chuyển động khi đổ bê tông (cố định ván khuôn cột).
6. Trong trường hợp của các cột lớn hoặc có cốt thép dày, có thể xây dựng trước một mặt hoặc sử dụng hộp ván khuôn 3 mặt. Điều này cho phép điều chỉnh và cố định vị trí của ván khuôn. Sau khi lắp dựng xong cốt thép, có thể xây dựng mặt ván khuôn còn lại và sử dụng gông để chặt các mảng ván lại với nhau.

Việc lắp đặt ván khuôn cột một cách cẩn thận và chính xác là quan trọng để đảm bảo tính chắc chắn và đồng đều của cột khi đổ bê tông. Đồng thời, nó cũng đóng vai trò quan trọng trong việc đảm bảo an toàn và độ bền của công trình xây dựng.

Ván khuôn dầm và sàn trong xây dựng

1. Ván khuôn dầm thường có hình dạng hộp dài, được ghép bởi hai mảng ván thành và một mảng ván đáy. Ván đáy đặt lọt vào giữa hai ván thành. Độ dày của ván đáy là 2-3cm, còn ván thành cũng có độ dày tương tự. Mặt trên của ván thành bằng mặt bê tông.
2. Thi công ván khuôn dầm cần tạo độ vồng 3/1000 của nhịp của dầm để đảm bảo tính chắc chắn và đều đặn của kết cấu.

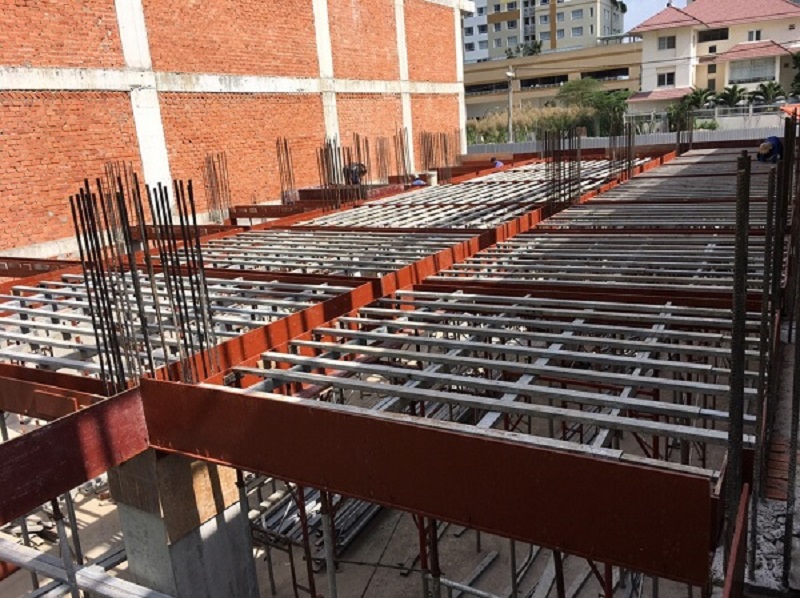

Ván khuôn dầm và sàn trong xây dựng

3. Ván thành có thể được chống giữ bằng gông mặt, thanh chống xiên bên ngoài hoặc néo bằng dây thép kết hợp với thanh văng chống tạm bên trong, tùy thuộc vào chiều cao của dầm.
4. Để đảm bảo sự vững chắc, không lún, cây chống được đặt trên những tấm ván lót dày 2-3cm. Những tấm ván này được đặt trên mặt phẳng ổn định, với nêm điều chỉnh ở giữa ván lót và chân cây chống.
5. Ván khuôn sàn được thi công cùng lúc với dầm và thành của cốp pha dầm. Thành cốp pha dầm được sử dụng để kê mép của cốp pha sàn.
6. Pan sàn thường được thả bằng xà gồ 40x80 gỗ với khoảng cách khoảng 450mm. Chúng được chống bởi thanh chống đứng và hệ dàn giáo. Chân của hệ chống phải được gia cố bằng ván hoặc nền phải được lu đầm kỹ trước khi chống. Lưu ý đặc biệt đối với hiện tượng sàn bị lún trong quá trình đổ bê tông khi gặp trời mưa, làm hỏng nền đất chống.

Kết luận

Kiến Trúc Phong Thủy Khang Hưng vừa chia sẻ cho các bạn những yêu cầu kỹ thuật khi thi công ván khuôn. Hy vọng với những thông tin chúng tôi cung cấp sẽ giúp bạn hiểu thêm về quá trình thi công ngôi nhà của mình.
